Hybrydowe systemy grzewcze znane są już od dawna. Wszędzie tam, gdzie zastosowano dwa źródła ciepła można mówić o takim właśnie ogrzewaniu. Ciekawym rozwiązaniem jest połączenie w jednej instalacji powietrznej pompy ciepła z kotłem gazowym lub olejowym.
Tego typu rozwiązanie może być dobre zwłaszcza dla budynków ogrzewanych gazem płynnym lub olejem.
|
” |
Niezależnie od rodzaju stosowanego paliwa, wymiana urządzenia grzewczego przyniesie względnie niskie oszczędności, które wynikają jedynie z poprawy sprawności. Znacznie korzystniejsze może okazać się dołożenie do instalacji powietrznej pompy ciepła. |
W biwalentnym systemie (kombinacja z innym urządzeniem) - pompa ciepła wspomagana jest drugim źródłem ciepła, np. grzałką elektryczną, kotłem gazowym, olejowym lub na paliwo stałe. Pompa ciepła dobierana jest o mniejszej mocy grzewczej niż moc obliczeniowa budynku. Brakujące ciepło uzupełnia dodatkowe źródło ciepła.
Moc grzewcza pompy ciepła powinna wynosić co najmniej 50 proc. obliczeniowej mocy grzewczej budynku. Dodatkowe źródło ciepła, w zależności od potrzeb, powinno być automatycznie załączone lub wyłączane przez regulator pompy ciepła.
W systemie biwalentnym równoległym pompa ciepła samodzielnie pracuje do określonej temperatury zewnętrznej (tzw. punkt biwalentny). Poniżej tej temperatury załączone jest dodatkowe źródło ciepła, które równocześnie pracuje z pompą ciepła. Uzupełnia brakującą moc grzewczą lub dogrzewa wodę do wyższej temperatury.
Z kolei w biwalentnym alternatywnym trybie pracy, do osiągnięcia punktu biwalentnego, pompa ciepła samodzielnie pokrywa obciążenie grzewcze budynku. Przy niższych temperaturach zewnętrznych jest wyłączona i całe zapotrzebowanie na ciepło dostarcza dodatkowe źródło ciepła, np. kocioł gazowy.
W biwalentnym mieszanym trybie pracy, po osiągnięciu punktu biwalentnego załącza się dodatkowe źródło ciepła. Do określonej w automatyce temperatury zewnętrznej lub temperatury wody grzewczej, równocześnie z pompą ciepła pracuje dodatkowe źródło ciepła. Potem pompa zostaje wyłączona i całe zapotrzebowanie na ciepło pokrywa dodatkowe źródło ciepła.
Układy biwalentne często stosowane są w modernizowanych instalacjach, jak również w nowych budynkach o dużym zapotrzebowaniu na ciepło, dla obniżenia kosztów inwestycji.
W modernizowanych instalacjach, dla obniżenia kosztów inwestycji, często pozostawia się dotychczasowe źródło ciepła i dokłada pompę ciepła o mocy grzewczej pokrywającej częściowe zapotrzebowanie na ciepło budynku.
Można w ten sposób uzyskać najlepszy stosunek kosztów inwestycji do korzyści wynikających z obniżenia kosztów ogrzewania. Będą one tym większe, im droższe jest stosowane paliwo. Właściwa modernizacja kotłowni opalanej gazem płynnym lub olejem opałowym, może przynieść obniżenie kosztów ogrzewania budynku nawet o połowę.
W instalacji hybrydowej moc grzewcza kotła powinna zostać dobrana dla maksymalnego zapotrzebowania na ciepło budynku, a powietrznej pompy ciepła - odpowiednio do danej instalacji i oczekiwanego efektu.
W przypadku gazu płynnego i oleju opałowego, punkt biwalentny instalacji powinien zapewnić samodzielną pracę pompy ciepła do temperatur zewnętrznych między -3 a -10°C. Tym samym, moc grzewcza pompy powinna zawierać się w zakresie od 55 proc. do 70 proc. zapotrzebowania budynku na ciepło. W tym przedziale uzyskuje się najlepszy efekt kosztów inwestycji w stosunku do oszczędności na kosztach ogrzewania.

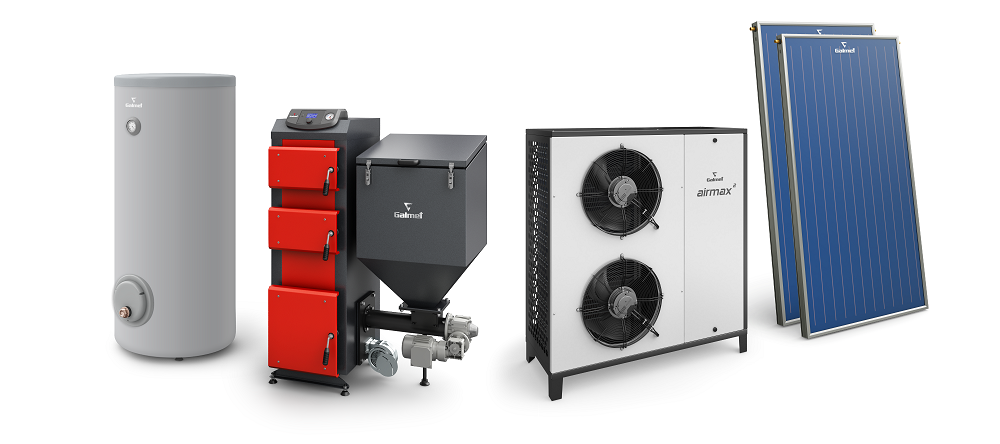

Możliwości łączenia różnych urządzeń grzewczych jest bardzo wiele, fot. Galmet
Koszty ogrzewania będą o około 10‑20 proc. wyższe niż w układzie monowalentnym (zastępujemy stary kocioł pompą ciepła i grzałką elektryczną), ale koszty inwestycji zmniejszą się nawet o 40 proc.
W nowych budynkach, o niewielkim zapotrzebowaniu na ciepło, optymalnym rozwiązaniem może być pompa ciepła współpracująca z grzałką elektryczną (układ monowalentny).
|
Czytaj więcej: |
Systemy hybrydowe zapewniają użytkownikom instalacji większy komfort i elastyczność w doborze paliw do ogrzewania budynków w zależności od cen paliwa, to ich podstawowa zaleta.
Kolejną jest możliwość wyboru optymalnego dla danego okresu roku źródła ciepła, jak na przykład ogrzewanie domu wiosną i jesienią kotłem gazowym oraz wykorzystywanie do wspomagania tego kotła w okresach mrozów kominka czy kotła na paliwo stałe.
Instalacja hybrydowa z kotłem gazowym jest również wygodna w przypadku, kiedy konieczne jest opuszczenie domu na dłuższy okres czasu w okresie zimowym. Najnowsze regulatory instalacji grzewczej mogą przesyłać dane do telefonów komórkowych czy poprzez internet, umożliwiając bezpośredni wgląd parametry kotła lub instalacji.
Lucjan Drzewiecki
